Zadání

Očíslujte IP síť na následujícím obrázku. Všechny uzly budou mít veřejnou adresu z adresního rozsahu 12.0.0.0/16. Žádný směrovač neprovádí překlad adres. Ke směrovačům dopište směrovací tabulky (bez řádků do přímo připojených sítí) tak, aby spolu mohly komunikovat všechny stanice a zároveň se všechny stanice dostaly do Internetu. Sítě číslujte v pořadí Síť1 - Síť5 od nejnižší použitelné adresy. Rozhraní směrovačů jsou již započítána v počtu stanic. Pro následující síť použijte nejbližší vyšší možnou adresu. Každá síť bude mít právě jeden adresní rozsah, který bude minimální možný. Pokud musíte přeskočit nějakou síť, už ji znovu nepoužívejte.

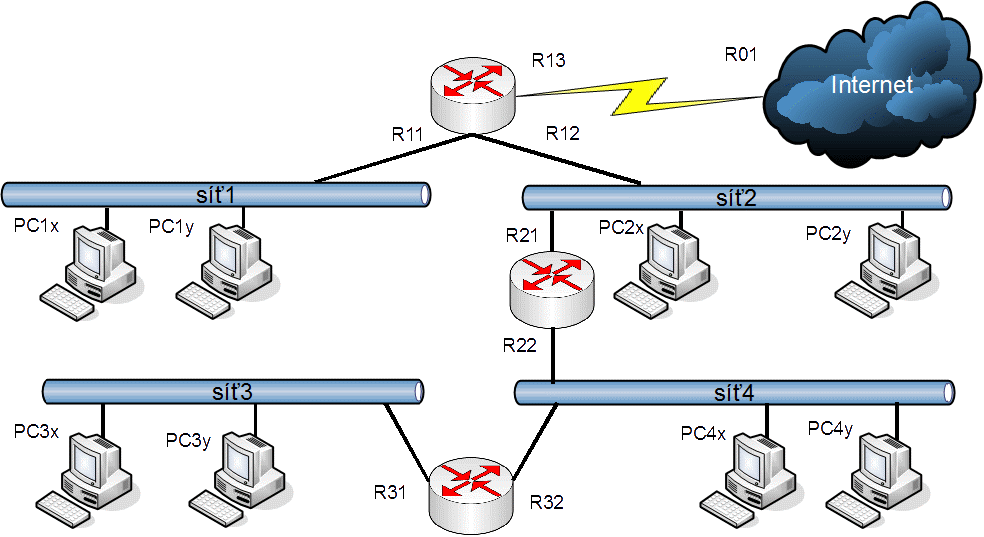

schéma sítě

Adresace

SíťN slouží jako referenční vzorek syntaxe. Pokud budete zapisovat svoje výsledky v jiném formátu, pak mohou být interpretovány jako chybné! Nejvyšší adresa stanice se vztahuje k masce, nikoliv počtu stanic v síti.

Síť Počet PC Adresa sítě Maska sítě Nejnižší adresa stanice Nejvyšší adresa stanice Broadcast
Síť1 220
Síť2 620
Síť3 620
Síť4 220
Síť5 420
SítN 200

Směrování

Záznamy pro směrování vyplňujte v pořadí Síť1, Síť2,..., Síť5,Výchozí Routa. Nepište záznamy pro přímo připojené sítě. Jako zástupný symbol IP adresy Next Hopu použijte identifikaci rozhraní (R12, R31 atd.). Interface pište velkými písmeny i s písmenem R (př. R21). Síť pište pouze číslem (př. pro Síť1 napište 1). Výchozí routa má zástupný symbol default (ano, je to malými písmeny).

Router1 Router2 Router3
Síť Next Hop Síť Next Hop Síť Next Hop
